편심 덕트 만들기: 치수를 설명하고 내부까지 확인하기

크기와 함께 위치도 지정합니다

입구 중심은 Z=6 mm에서 X=0, Y=0이고, 출구 중심은 Z=100 mm에서 X=30, Y=15입니다. 두 위치를 함께 적으면 얼마나 어긋나야 하는지가 명확해집니다. 플랜지 두께와 볼트 구멍 배치도 지정하고, 전체가 연결된 하나의 솔리드가 되도록 요청했습니다.

아래는 10월 12일 작업에 실제로 입력한 영문 프롬프트입니다. 벽 두께 2 mm는 XY 단면에서 측정하는 명목 조건입니다. 기울어진 모든 면에서 수직 방향 두께가 정확히 2 mm라는 뜻은 아닙니다.

Create a hollow square-to-round transition duct in millimetres. At Z=6, the inlet is a 60 × 40 mm rectangle centred at X=0, Y=0. At Z=100, the outlet is a 40 mm diameter circle centred at X=30, Y=15. Connect them with a smooth, continuously open loft. Use nominal 2 mm walls measured in each XY section. Add a 100 × 70 × 6 mm bottom flange with the rectangular opening and four 5.5 mm through-holes at X=±42, Y=±27. Add a 70 mm outside-diameter top flange from Z=100 to 106, with the 40 mm opening and four 5.5 mm holes on a 56 mm pitch circle. Keep the duct and both flanges as one connected solid. Expose the offsets and supported dimensions for editing.

절단면을 움직이며 내부를 봅니다

생성 후 모델을 회전하고 단면 설정을 열어 Z축 절단면을 이동했습니다. STEP을 내려받은 다음에도 같은 모델에서 검토를 이어가며 위쪽 단면과 Y축 길이 방향 단면을 살펴봤습니다. 영상도 이 작업 순서를 따릅니다.

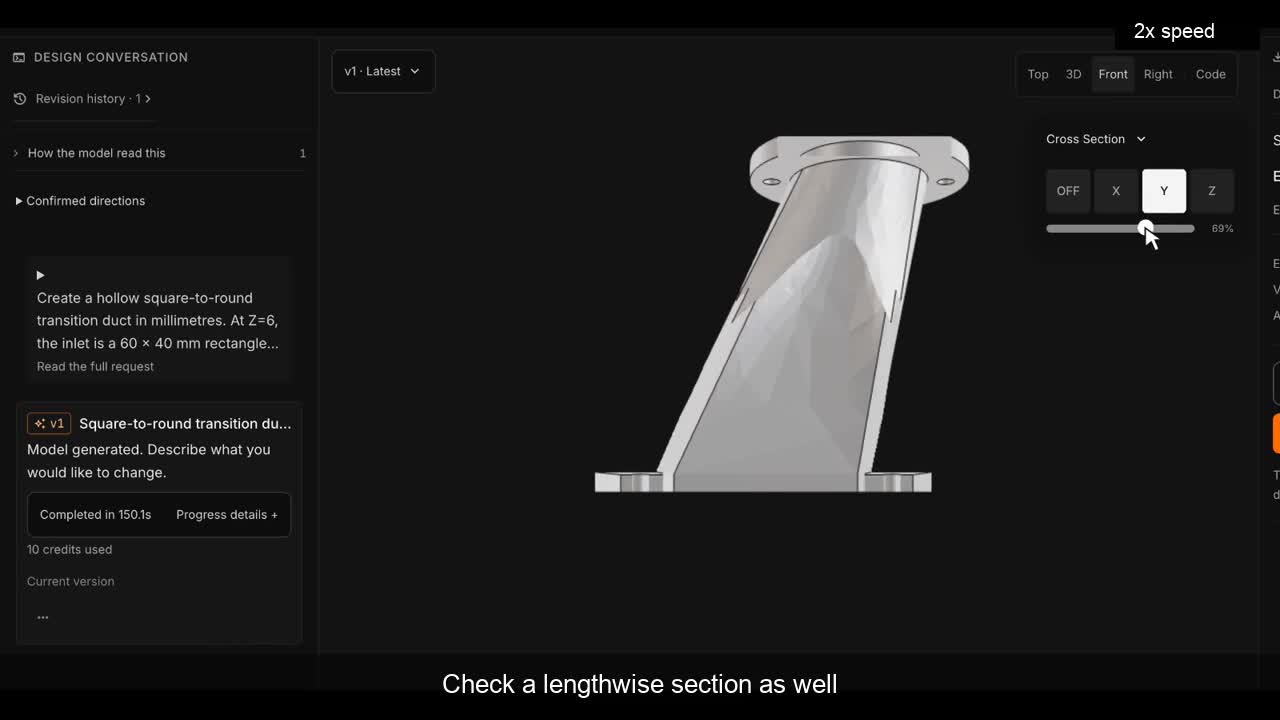

위에서 보면 사각 입구와 원형 쪽으로 바뀌는 통로를 볼 수 있고, 길이 방향으로 자르면 전환부 안쪽이 드러납니다. 한 장의 외관 이미지에서는 숨겨지는 부분을 절단면을 움직여 확인할 수 있습니다. 단면 화면은 형상을 살피는 도구이며 유동이나 강도 시험을 대신하지 않습니다.

내려받은 파일의 형상도 확인합니다

내보낸 STEP을 다시 열었을 때 유효한 솔리드 하나가 있었고 전체 경계 크기는 115 × 85 × 106 mm였습니다. 플랜지와 편심 위치를 포함한 크기이므로 입구 치수와는 다릅니다.

입구·출구의 빈 공간, 중심 통로의 다섯 지점, 플랜지 재료, 양쪽 네 개씩의 볼트 구멍, 양 끝 근처 벽의 두 표본을 검사했습니다. 기록된 표본 검사는 통과했습니다. 다만 모든 면의 공차나 전환부 전체의 벽 두께를 확인한 것은 아닙니다.

실제 요구조건에 맞춰 검토를 이어갑니다

직접 만들 때는 두 개구부의 크기와 위치, 연결부 조건, 벽 두께 기준을 먼저 설명해보세요. 결과를 회전하고 단면을 옮기며 내부를 살펴본 뒤, 내보낸 파일까지 확인하면 무엇을 바꿀지 판단하기 쉬워집니다.

이 사례에서는 공기 흐름, 압력 손실, 하중, 밀폐 성능이나 제조 적합성을 시험하지 않았습니다. 실제 용도·재료·공정에 맞는 검토가 필요합니다. STEP 다운로드는 지원되는 유료 플랜에서 사용할 수 있으며, 현재 이용 조건과 프로모션은 가격 페이지에서 확인할 수 있습니다.
